1.1. Teisinis pamatas: Pradinis verifikavimas pagal I.S. 10101:2020 (Chapter 6)
1.1.1. Teorinis ir norminis paaiškinimas
Remiantis Airijos nacionalinio standarto I.S. 10101:2020 6 skyriumi (Chapter 6, psl. 482–493), jokia nauja elektros instaliacija ar esamos sistemos modifikacija negali būti paleista eksploatacijai, kol nėra atliktas pilnas pradinis patikrinimas (Initial Verification). Šis procesas užtikrina, kad įranga yra saugi ir atitinka Europos standartų reikalavimus.
Standartas griežtai nustato, kad bandymai turi vykti chronologine seka. Draudžiama atlikti testus su įtampa (Live Tests), kol nėra sėkmingai baigti ir protokole užfiksuoti testai be įtampos (Dead Tests).
Privalomas bandymų eiliškumas:
1. Vizuali apžiūra ➔ 2. Tęstumas (Continuity) ➔ 3. Izoliacijos varža (IR) ➔ 4. Kilpos impedansas (Zs/Ze) ➔ 5. RCD nuotėkio relės testas
1.2. Safe Isolation (Saugaus atjungimo) protokolas
Tai kritinis Airijos darbo saugos tarnybos (HSA – Health and Safety Authority) reikalavimas. Klaida šioje stadijoje egzamino metu reiškia automatinį neišlaikymą.
1.2.1. Žingsnis po žingsnio procedūra (Step-by-Step)
| Žingsnis |
Procedūra (English) |
Aprašymas ir veiksmas (Lietuviškai) |
| 1 |
Seek permission to isolate |
Gaukite kliento arba egzaminuotojo leidimą išjungti maitinimą. |
| 2 |
Isolate and Lock Off (LOTO) |
Išjunkite pagrindinį skyriklį, uždėkite mechaninį užraktą (spyną), pasiimkite raktą ir pakabinkite įspėjamąjį ženklą. |
| 3 |
Prove the Voltage Indicator |
Patikrinkite įtampos indikatorių (Approved Voltage Indicator) prie kontrolinio šaltinio (Proving Unit), kad įrodytumėte, jog jis veikia. |
| 4 |
Test for Dead |
Patikrinkite, ar nėra įtampos tarp visų laidininkų: L-N, L-E, N-E. Indikatorius turi rodyti 0V. |
| 5 |
Re-prove the Indicator |
Dar kartą patikrinkite indikatorių prie Proving Unit, kad įsitikintumėte, jog jis nesugedo matavimo metu. |
1.3. Matavimo laidų paruošimas ir „Lead Null“ (Nulinimo) procedūra
Pagal psl. 482–493, matavimo laidų ir krokodilų nuosava varža privalo būti išskaičiuota, kad neiškraipytų mažų varžų rezultatų (Continuity testuose).
1.3.1. Prijungimo ir valdymo ypatybės pagal prietaisus

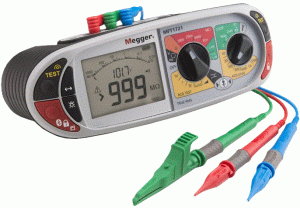

MEGGER MFT1700/1800 serija
Eiliškumas: Įstatykite raudoną ir žalią laidus. Pasukite pagrindinį ratuką į Tęstumo (Continuity) padėtį. Tvirtai sujunkite gnybtų galus ir palaikykite paspaudę Raudoną Spynelės/TEST mygtuką, kol ekrane pasirodo kilpos simbolis ir ekrane užsidega 0.00 Ω.
Svarbu: Megger išlaiko šį nustatymą atmintyje net ir išjungus prietaisą.
FLUKE 1660 serija (1662 / 1663 / 1664 FC)
Eiliškumas: Prijunkite laidus prie L ir PE lizdų. Pasukite jungiklį į R_LO padėtį. Sujunkite gnybtus ir paspauskite minkštąjį mygtuką ZERO po ekranu. Atsiras dviejų susikertančių rodyklių piktograma.
Svarbu: Fluke reikalauja absoliučiai stabilaus kontakto nulinimo metu, kitaip išmes Err.
METREL Eurotest
Eiliškumas: Pasukite ratuką į Continuity (R LOWΩ). Sujunkite zondus. Paspauskite dedikuotą mygtuką CAL prietaiso priekyje. Ekrane atsiras patvirtinimas apie sėkmingą kalibravimą.
Klaidų analizė ir kritiniai testerių pranešimai
Praktikoje netinkamas elgesys su prietaisu gali jį sugadinti arba blokuoti darbą. Žemiau pateikiami kritiniai kodai:
| Situacija |
Megger |
Fluke |
Metrel |
Priežastis ir Sprendimas |
| Grandinėje yra įtampa |
Mirksi V skaičius |
Err / Žaibas |
U_line! |
Kritinis pavojus! Aptikta >25V-50V įtampa atliekant Dead testą. Testas automatiškai blokuojamas. Nedelsiant patikrinkite izoliaciją! |
| Perdegė saugiklis |
Fuse |
FUSE |
Perbrauktas saugiklis |
Prietaisas gavo įtampos smūgį tęstumo režime. Reikia pakeisti vidinį FF (Ultra-rapid) saugiklį. |
| Prietaiso perkaitimas |
Hot |
ERR 1 |
Termometras |
Dažni Loop (kilpos) testai generuoja didelę vidinę šilumą. Leiskite prietaisui atvėsti 10 minučių. |
Atsiliepimai ir patirtis iš Airijos objektų:
„Safe Electric tikrinimo metu auditorius visada žiūri, ar atlikote matavimo laidų nulinimą (Lead Null). Jei pradedate matuoti nematę nulių ekrane, jūsų rezultatai bus atmesti, nes laidų varža iškraipo galutinius skaičius protokole. Taip pat nepamirškite sužiūrėti Megger baterijų tipo nustatymų SETUP meniu, kad išvengtumėte prietaiso gedimų kraunant.” – Dublin Electrical Inspectors Group.
2.1. Apsauginių laidininkų tęstinumo matavimai (Continuity of Protective Conductors)
2.1.1. Teorinis ir norminis pagrindas
Remiantis I.S. 10101:2020 (psl. 482–485), tęstinumo testo tikslas – įsitikinti, kad visi apsauginiai įžeminimo laidininkai (PE), pagrindinis potencialų išlyginimo laidininkas (Main Earthing Conductor) ir papildomi išlyginimo laidininkai yra nepertraukiami, mechaniškai tvirti ir turi labai mažą varžą. Tai garantuoja, kad įvykus fazės trumpajam jungimui į korpusą, srovė saugiai nutekės į žemę ir suveiks apsaugos priemonės (MCB/RCBO).
Norminis reikalavimas įrangai (EN 61557-4): Matavimas privalo būti atliekamas naudojant nuolatinę arba kintamąją srovę, kurios įtampa be apkrovos (U_open) yra nuo 4V iki 24V, o minimali testo srovė – ne mažesnė nei 200mA (kai varža mažesnė nei 2Ω).
2.1.2. Praktinis metodas: R1 + R2 schema
Tai pagrindinis metodas radialinėms grandinėms (apšvietimo, rozečių, stacionarių prietaisų) tikrinti:
- Paskirstymo skydelyje (Distribution Board) surandamas tikrinamos grandinės fazinis laidas (L) ir apsauginis laidas (E).
- Naudojant trumpiklio laidą (Temporary Jumper), L ir E gnybtai patikimai sujungiami skydelyje.
- Tolimiausiame grandinės taške (pvz., lizde ar šviestuve) MFT zondaiss matuojama varža tarp L ir E kontaktų.
- Gauta vertė įrašoma į protokolą kaip R1 + R2.
2.1.3. Prietaisų nustatymai ir eiliškumas
- MEGGER MFT1700/1800: Pasukite kairįjį ratuką į Ω (Continuity) padėtį. Dešiniajame ratuke pasirinkite 200mA (gamyklinis nustatymas). Atlikite laidų nulinimą (Lead Null). Prijunkite zondus prie L ir E – prietaisas automatiškai pradeda matavimą.
- FLUKE 1660: Pasukite ratuką į R_LO padėtį. Minkštuoju mygtuku F1 nustatykite
250mA režimą. Prieš matuojant įsitikinkite, kad ekrane dega nulinimo (Zero) piktograma. Spauskite TEST rankenėlėje arba prietaise.
- METREL Eurotest: Meniu pasirinkite funkciją R LOWΩ (200mA). Atlikite kalibraciją (CAL mygtukas). Prijunkite laidus ir paspauskite TEST.
2.2. Izoliacijos varžos matavimai (Insulation Resistance – IR)
2.2.1. Teorinis ir norminis pagrindas
Izoliacijos varžos testas (I.S. 10101:2020, psl. 486–491) atliekamas siekiant įrodyti, kad kabelių izoliacija nebuvo pažeista montavimo metu (pvz., prispausta varžtu, įpjauta) ir kad nėra srovės nuotėkio pavojaus tarp skirtingų laidininkų. Šis testas apsaugo nuo gaisrų ir elektros smūgių.
Norminės testo įtampos ir ribos pagal Airijos taisykles:
| Grandinės nominali įtampa |
Testavimo įtampa (DC) |
Minimali leistina varža |
| SELV / PELV sistemos |
250V DC |
≥ 0.5 MΩ |
| Iki 500V (įskaitant 230V/400V) |
500V DC |
≥ 1.0 MΩ |
| Virš 500V |
1000V DC |
≥ 1.0 MΩ |
2.2.2. Atlikimo metodas ir elektronikos apsauga
Testas atliekamas tarp visų gyvų laidininkų ir įžeminimo sistemos: L-N, L-E, N-E. Prieš atliekant testą, būtina atjungti visus jautrius prietaisus (LED šviestuvus, reguliatorius (dimmers), kompiuterius, virykles), nes 500V nuolatinė įtampa juos nepataisomai sugadins. Jei kurio nors prietaiso atjungti neįmanoma, atliekamas tik supaprastintas testas sujungus L+N kartu ir matuojant juos į Žemę (E).
2.2.3. Prietaisų nustatymai ir eiliškumas
- MEGGER MFT1700/1800: Pasukite kairįjį ratuką į MΩ padėtį. Dešiniajame ratuke pasirinkite 500V. Prijunkite laidus prie bandomų gnybtų (pvz., L ir N). Paspauskite ir palaikykite raudoną TEST mygtuką (arba naudokite Test Lock, jei reikia ilgesnio testo). Prietaisas parodys varžą (pvz.,
>999 MΩ) ir automatiškai iškraus kabelio talpą atleidus mygtuką.
- FLUKE 1664 FC: Pasukite ratuką į R_ISO padėtį. Naudodami F4 mygtuką pasirinkite
500V. Šis prietaisas turi Insulation Pre-test funkciją: prieš paleisdamas pilną įtampą, jis atlieka saugumo testą (10V). Jei aptinka prijungtą prietaisą, testą sustabdo ir apsaugo jūsų elektroniką. Spauskite TEST.
- METREL Eurotest: Pasukite jungiklį į R_ISO. Ekrano meniu nustatykite testo įtampą į 500V ir minimalią ribą 1.00 MΩ. Paspauskite TEST mygtuką.
Praktinė klaidų analizė (Case Study: N-E Fault)
Situacija objekte: Elektrikas atlieka naujos rozečių grandinės izoliacijos testą. Matavimo rezultatai: L-N = >999 MΩ, L-E = >999 MΩ, o N-E = 0.02 MΩ. Rezultatas blogas, instaliacija neatitinka normatyvų.
Klaidos lokalizavimas: Kadangi varža tarp Neutralės (N) ir Žemės (E) yra labai maža, tai reiškia, kad kažkurioje vietoje šie du laidai liečiasi. Dažniausiai tai būna prisukta rozetė, kurioje montavimo metu varžtas įsidūrė į nulinį laidą ir prisilietė prie metalinės dėžutės (back box).
Prietaiso elgsena klaidos metu: Visi prietaisai (Megger, Fluke, Metrel) tokio testo metu parodys labai žemą vertę ir skleis nuolatinį garsinį signalą (Buzzer), jei nustatyta įspėjimo riba SETUP meniu.
Atsiliepimai ir patirtis iš Airijos egzaminų centrų:
„Egzamino metu Dubline studentai dažniausiai nukrenta per izoliacijos testą, nes pamiršta išsukti saugiklį arba neoninę lemputę iš ‘Fused Spur’ jungiklio. Kai paleidžia 500V įtampą, neoninė lemputė pradeda šviesti ir testeris parodo apie 0.5 MΩ. Egzaminuotojas iškart užrašo klaidą, nes instaliacija sugadinta arba testas atliktas neteisingai. Visada vizualiai patikrinkite grandinę prieš spausdami TEST!” – Electrical Skills Training Center Expert.
3.1. Įžeminimo kilpos pilnutinė varža (Zs ir Ze)
3.1.1. Teorinis ir norminis pagrindas
Remiantis I.S. 10101:2020 (psl. 494–498), šio testo tikslas – įsitikinti, kad įvykus kietam trumpajam jungimui į korpusą, gedimo srovė bus pakankamai didelė, jog suveiktų automatinis jungiklis (MCB/RCBO) per taisyklėse nustatytą laiką (pvz., max 0.4 sekundės gyvenamosiose patalpose). Formulė, kuria vadovaujamasi:
Zs = Ze + (R1 + R2)
- Ze (External Earth Fault Loop Impedance): Išorinė tinklo kilpos varža, matuojama skydelyje ties įvadu (prieš tai atjungti potencialų išlyginimo laidus).
- Zs (Total Earth Fault Loop Impedance): Bendra kilpos varža tolimiausiame grandinės taške.
3.1.2. Prijungimo ypatybės ir eiliškumas pagal prietaisus
Matuojant Zs grandinėse, kurios apsaugotos nuotėkio rele (RCD), privaloma naudoti „nesuveikimo“ testą, kad matavimo srovė neišmuštų apsaugos.
MEGGER MFT1700/1800 serija
Eiliškumas: Pasukite kairįjį ratuką į Z (Loop) padėtį. Dešiniajame ratuke pasirinkite 3-wire L-N-E no-trip (arba 2-wire no-trip). Prijunkite tris laidus (L, N, PE) prie atitinkamų gnybtų skydelyje arba naudokite specialų rozečių kištuką. Paspauskite TEST. Prietaisas matuoja apie 20 sekundžių, kad nuslopintų triukšmus, ir parodo varžą.
Ypatybė: Megger turi Zmax funkciją, kuri automatiškai išsaugo didžiausią išmatuotą vertę, kol tikrinami keli tos pačios grandinės taškai.
FLUKE 1660 serija (1663 / 1664 FC)
Eiliškumas: Pasukite ratuką į padėtį Z_I. Minkštuoju mygtuku F1 pasirinkite HI CURRENT (jei grandinėje nėra RCD) arba NO TRIP (jei RCD yra). Prijunkite laidus ir spauskite TEST. Fluke ekrane vienu metu rodo tiek $Z_s$, tiek numatomą trumpojo jungimo srovę (PFC).
METREL Eurotest
Eiliškumas: Menu pasirinkite Z loop ➔ Subfunkcija Zs rcd. Šis prietaisas leidžia iš anksto įvesti saugiklio tipą (pvz., Type B, 16A), ir atlikus testą ekrane iškart parodoma žalia varnelė (Pass) arba raudonas kryželis (Fail), lyginant su leistinomis ribomis pagal normas.
3.2. Nuotėkio relių (RCD) testavimas ir laiko matavimai
3.2.1. Teorinis ir norminis pagrindas
Pagal I.S. 10101:2020 (psl. 499–505), standartinės 30 mA nuotėkio relės, skirtos papildomai apsaugai nuo prisilietimo, privalo būti patikrintos trimis pagrindiniais etapais. Testai atliekami prie 0° ir 180° fazės kampų:
| Multiplikatorius |
Testavimo srovė (30 mA RCD) |
Normatyvinis reikalavimas / Suveikimo laikas |
| x 0.5 |
15 mA |
RCD NETURI suveikti (tikrinamas jautrumas triukšmams) |
| x 1 |
30 mA |
Privalo suveikti per < 300 ms |
| x 5 |
150 mA |
Privalo suveikti per < 40 ms (greitasis testas) |
3.2.2. Prietaisų nustatymai: AUTO RCD režimas
Kad nereikėtų po kiekvieno suveikimo bėgioti prie skydelio, modernūs MFT turi AUTO RCD funkciją:
- MEGGER: Pasukite kairįjį ratuką į RCD t, dešiniajame ratuke nustatykite AUTO ir nominalią srovę (30mA). Paspauskite TEST. Prietaisas paleidžia testus, elektrikas tik įjungia išmuštą RCD atgal skydelyje, o visi rezultatai išsaugomi ekrane.
- FLUKE: Sukamasis jungiklis į RCD t padėtį. F1 mygtuku pasirenkama nominali srovė, o F2 mygtuku nustatomas režimas AUTO.
- METREL: Pasirinkite RCD Auto funkciją. Įrenginys nuosekliai atlieka visus 6 matavimus (0° ir 180° prie x0.5, x1, x5).
Praktinė gedimų analizė: „Ghost Tripping“ (RCD išmetimas testuojant kilpą)
Problema: Atliekant kilpos impedanso testą Non-Trip režimu, nuotėkio relė vis tiek išsijungia, neleisdama užbaigti matavimo.
Priežastys:
- Objekte jau yra reali srovės nuotėkis į žemę (pvz., senuose šildymo elementuose arba dėl kabelių drėgmės), kuris sudaro apie 10-15mA. MFT prietaisas, net ir dirbdamas No-Trip režimu, generuoja mažą matavimo srovę (apie 15mA), kuri susisumuoja su esamu nuotėkiu ir viršija RCD suveikimo ribą.
- Sprendimas su Megger/Fluke: Prieš testą atlikite nuotėkio srovės matavimą (Leakage Current) naudodami gnybtus arba laikinai atjunkite kitas tos pačios RCD grandines, palikdami tik testuojamąją.
Atsiliepimai iš Airijos objektų ir praktikos:
„Šiuolaikiniuose Airijos objektuose pagal I.S. 10101 reikalaujama montuoti AC tipo RCD tik labai specifiniais atvejais, o visur kitur dominuoja A arba B tipai dėl elektronikos sukeliamų nuolatinių srovių trikdžių. Jei per egzaminą jūsų MFT bus nustatytas AC testavimo režimui, o skydelyje sumontuotas A tipo RCD, jūsų laiko rezultatai bus netikslūs ir egzaminuotojas nepasirašys protokolo. Visada pirma pažiūrėkite į RCD korpuso ženklinimą!” – Safe Electric Auditor.
4.1. Žemės elektrodų varžos matavimo metodai (Earth Electrode Resistance)
4.1.1. Teorinis ir norminis pagrindas
Remiantis I.S. 10101:2020 reikalavimais, kai objektas naudoja TT įžeminimo sistemą (dažna profesinė situacija Airijos kaimo vietovėse, ūkiuose arba senuose privačiuose namuose) arba kai reikalinga nepriklausoma žemės kontūro patikra (pvz., žaibosaugos sistemoms), privaloma išmatuoti paties žemės strypo (Earth Rod) varžą. Šis matavimas užtikrina, kad esant fazės nuotėkiui į korpusą, žemės elektrodas sugebės efektyviai išsklaidyti srovę grunte ir sužadinti apsaugos prietaisus.
4.1.2. Pažangūs matavimo metodai ir prietaisų jungimas
Tradiciškai naudojamas 3 laidų (gnybtų) metodas, reikalaujantis kalti papildomus zondus į gruntą tam cita atstumu. Tačiau modernioje Airijos praktikoje taikomi greitesni ir saugesni būdai, eliminuojantys poreikį atjungti pagrindinį įžeminimo laidininką:
MEGGER MFT1700/1800 serija – ART ir Stakeless metodai
ART (Attached Rod Technique) metodas: Leidžia išmatuoti konkretaus įžeminimo strypo varžą neatjungiant jo nuo bendros pastato sistemos (išvengiama pavojaus, jei matavimo metu įvyktų tikras nuotėkis). Pasukite kairįjį ratuką į 3 laidų žemės matavimą, prijunkite ICLAMP srovės gnybtus prie Megger ir užkabinkite juos ant matuojamo žemės laido žemiau prijungimo taško.
Stakeless (Bevielis) metodas: Naudojami du gnybtai – ICLAMP (indukuoti srovę) ir VCLAMP (matuoti įtampą). Pasukite dešinįjį ratuką į dviejų gnybtų padėtį. Gnybtai tiesiog užkabinami ant žemės laido – nereikia kalti jokių zondų į žemę.
FLUKE 1664 FC – 3-Wire Earth Resistance
Eiliškumas: Pasukite ratuką į padėtį RE 3-WIRE. Prijunkite raudoną, žalią ir mėlyną laidus pagal schemą ekrane. Žalias jungiamas prie testuojamo įžeminimo elektrodo, o raudonas ir mėlynas – prie pagalbinių zondų, įkaltų grunte tiesia linija (atitinkamai 10 m ir 20 m atstumu). Spauskite TEST.
METREL Eurotest – Prisitaikymas prie TT sistemų
Pagrindiniame meniu pasirinkite funkciją Earth. Metrel prietaisai siūlo unikalią galimybę atlikti žemės varžos matavimą naudojant 2 laidų metodą tiesiai iš elektros lizdo (Z-line/Z-loop režime, nustačius tikrinimą be RCD suveikinimo), naudojant realią tinklo įtampą, kas labai pagreitina darbą urbanizuotose vietovėse.
4.2. Skaitmeninis duomenų valdymas ir Bluetooth integracija
Atlikus dešimtis matavimų dideliame objekte, rankinis duomenų nurašymas tampa neefektyvus. Modernūs daugiafunkciai testeriai (MFT) leidžia kurti objektų struktūras vidinėje atmintyje ir perkelti jas skaitmeniniu būdu.
4.2.1. Duomenų perdavimo eiliškumas ir sinchronizacija
- MEGGER MFT (CertSuite integracija): SETUP meniu galite pasirinkti, kur saugoti duomenis: vidinėje atmintyje (IN) arba siųsti gyvai per Bluetooth (bT) į „Megger CertSuite“ programinę įrangą planšetėje ar telefone. Suporavimo kodas yra standartinis:
1234.
- FLUKE 1664 FC (Fluke Connect™): Aktyvavus „Fluke Connect“ mygtuką prietaise, matavimo rezultatas akimirksniu persiunčiamas į jūsų išmaniojo telefono programėlę ir išsaugomas debesų saugykloje, kur komandos vadovas gali matyti rezultatus realiu laiku.
- METREL Eurotest (ES Manager): Leidžia prietaiso ekrane sukurti visą pastato skydų ir grandinių medį (Tree Structure). Baigus testus, prietaisas jungiamas per USB arba Bluetooth prie „Metrel ES Manager“ kompiuterinės programos, kuri automatiškai užpildo Airijos standartus atitinkančius sertifikatus.
4.3. Baigiamasis sertifikavimas ir rezultatų vertinimas pagal 6 skyrių
4.3.1. Gautų skaičių interpretacija ir aplinkos veiksniai
Visi išmatuoti rezultatai turi būti surašyti į oficialius sertifikatus (Test Record Sheets). Vertinant gautus skaičius, privaloma taikyti saugos koeficientus:
Svarbi taisyklė – „The 80% Rule“ (80% taisyklė):Kadangi matavimai objekte atliekami esant šaltai, neapkrautai instaliacijai, o I.S. 10101 taisyklėse pateiktos maksimalios Zs ribos nurodytos darbinei (įkaitusio kabelio) temperatūrai, išmatuota Zs vertė kambario temperatūroje neturi viršyti
80% nuo maksimalios lentelėse nurodytos leistinos vertės.
Oficialių Protokolų Pavyzdžiai ir Rezultatų Analizė (Test Record Sheets)
1 PAVYZDYS: Teisingi ir priimtini rodmenys (Passed)
| Circuit No. |
Circuit Description |
MCB/RCBO Type |
R1+R2 (Ω) |
IR (MΩ) |
Zs (Ω) |
RCD (ms) |
| 1 |
Main Cooker (Viryklė) |
B32 MCB |
0.18 |
>999 |
0.48 |
N/A |
| 2 |
Kitchen Sockets (Virtuvės rozetės) |
B20 RCBO |
0.25 |
>999 |
0.55 |
28 ms |
Profesionali 1 pavyzdžio analizė: Visi bandymai sėkmingai išlaikyti. Grandinės Nr. 1 pasižymi maža R1+R2 varža (0.18 Ω) ir idealia izoliacija. Zs vertė (0.48 Ω) yra gerokai žemiau maksimalios B32 automatui leistinos ribos (1.37 Ω), atitinka 80% taisyklę. Grandinės Nr. 2 RCBO nuotėkio relė suveikė per 28 ms prie vardinės srovės (normatyvas Airijoje – mažiau nei 300 ms), kas rodo nepriekaištingą saugumo lygį.
2 PAVYZDYS: Nepriimtini ir klaidingi rodmenys (Failed)
| Circuit No. |
Circuit Description |
MCB/RCBO Type |
R1+R2 (Ω) |
IR (MΩ) |
Zs (Ω) |
RCD (ms) |
| 1 |
Main Cooker (Viryklė) |
B32 MCB |
0.18 |
>999 |
2.15 |
N/A |
| 2 |
Kitchen Sockets (Virtuvės rozetės) |
B20 RCBO |
0.25 |
0.04 |
0.55 |
310 ms |
Profesionali 2 pavyzdžio analizė (Klaidų identifikavimas): •
Grandinė Nr. 1: Zs vertė yra 2.15 Ω, o tai viršija maksimalią B32 leistiną ribą (1.37 Ω). Kadangi R1+R2 yra geras (0.18 Ω), ši kritinė klaida rodo prastą pagrindinio įžeminimo laidininko arba tiekėjo kilpos (Ze) kontaktą. Trumpojo jungimo metu automatas laiku neišsijungs!
•
Grandinė Nr. 2: Izoliacijos varža (IR) yra kritiškai žema – tik 0.04 MΩ (minimali norma pagal I.S. 10101 yra ≥ 1.0 MΩ). Tai rodo kabelio pažeidimą arba drėgmę. Dėl šio nuotėkio RCD suveikimo laikas pailgėjo iki 310 ms, kas viršija 300 ms normą ir kelia tiesioginį pavojų žmogaus gyvybei. Tokios instaliacijos eksploatuoti **draudžiama**.
ELEKTROS INSTALIACIJOS IR BANDYMŲ ŽODYNAS PAGAL MODULIUS
1 Modulis: Vizuali apžiūra ir normatyviniai reikalavimai
Initial Verification – Naujos arba atnaujintos elektros instaliacijos pradinis patikrinimas prieš jos paleidimą.
I.S. 10101:2020 – Airijos nacionalinis elektros instaliacijos standartas (National Wiring Rules).
Safe Electric / RECI – Oficiali institucija, prižiūrinti registruotus elektrikus ir sertifikavimo procesus Airijoje.
2 Modulis: „Dead Tests“ (Matavimai be įtampos)
Continuity of Protective Conductors – Įžeminimo ir apsauginių laidininkų vientisumo ir tęstinumo tikrinimas.
Lead Null / Zeroing – Matavimo laidų varžos anuliavimas testeryje, siekiant gauti tikslų mažiausių varžų rezultatą.
Insulation Resistance (IR) – Izoliacijos varžos bandymas tarp srovinių laidų ir žemės, atliekamas su 500V DC įtampa.
R1 + R2 – Fazės (R1) ir apsauginio įžeminimo laidininko (R2) bendra sujungtos grandinės varža.
3 Modulis: „Live Tests“ (Matavimai su įtampa)
Earth Fault Loop Impedance (Zs) – Bendra visos gedimo kilpos pilnutinė varža trumpojo jungimo metu.
External Loop Impedance (Ze) – Išorinė tiekėjo tinklo kilpos varža, matuojama pačiame skydo įvade.
RCD Trip Time – Nuotėkio relės suveikimo greitis milisekundėmis (ms) esant tam tikram srovės nuotėkiui.
Prospective Short-Circuit Current (PSCC) – Maksimali numatoma trumpojo jungimo srovė tarp fazės ir nulio.
4 Modulis: Žemės varža, Duomenų valdymas ir Sertifikavimas
Earth Electrode Resistance – Paties žemės strypo (elektrodo) varža grunte, ypač svarbi TT sistemose.
The 80% Rule – 80% taisyklė, taikoma Zs rezultatų vertinimui, paliekanti rezervą darbinės temperatūros laidų įkaitimui.
Test Record Sheets – Protokolai, kuriuose fiksuojami visų grandinių matavimai prieš išrašant sertifikatą.
Stakeless Method – Žemės varžos matavimas naudojant specialias srovės reples be zondų kalimo į žemę.
National Rules for Electrcal instaliations I.S. 10101:2020
Baigiamasis Savikontrolės Testas
Pasirinkite teisingus atsakymus ir paspauskite mygtuką apačioje, kad aktyvuotumėte vertinimą
