Elektros instaliacijos patikra termovizoriumi: testo 868
Kai kurių elektros gedimų plika akimi nepamatysi. Atsilaisvinęs gnybtas, perkrauta grandinė ar oksiduotas kontaktas ilgai gali niekuo neišsiduoti, kol neperkaista ir nesugenda. Todėl elektros instaliacijos priežiūrai ir gedimų paieškai naudojame termovizorių testo 868.
Kas yra termovizorius ir kam jis reikalingas?
Termovizorius be sąlyčio matuoja paviršiaus temperatūrą ir rodo ją spalvotu vaizdu. Elektros instaliacijoje kiekvienas blogas kontaktas ar perkrautas laidininkas šyla daugiau nei turėtų. Termovizoriaus ekrane tokia vieta matyti kaip ryški, karštesnė dėmė.
Taip galima greitai patikrinti:
-

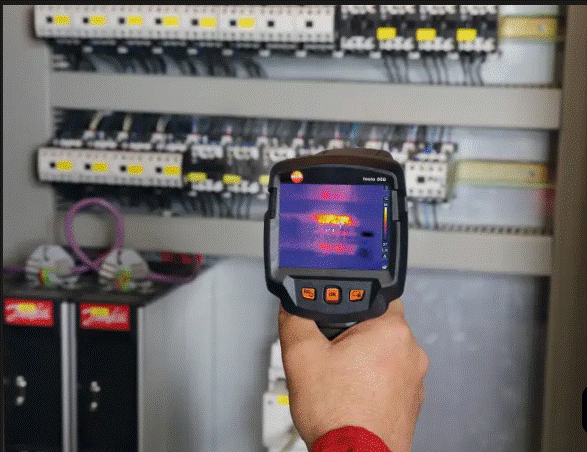

- skirstomuosius skydus, automatinius jungiklius ir gnybtus;
-
- kabelių jungtis ir kontaktus;
-
- elektros variklius ir kitus įrenginius;
-
- įrenginių ir instaliacijos būklę profilaktinės priežiūros metu.
Gamintojas nurodo, kad testo 868 tinka ir pastatų tikrinimui (pvz., šiluminių tiltelių ar nuotėkių paieškai), tačiau mes jį pirmiausia naudojame elektros darbams.
Pagrindinės testo 868 savybės
-
- Infraraudonųjų spindulių raiška 160 × 120 pikselių, o su integruota testo SuperResolution technologija – 320 × 240 pikselių.
-
- Temperatūros matavimo diapazonas nuo -30 °C iki +650 °C (du diapazonai: nuo -30 iki +100 °C ir nuo 0 iki +650 °C).
-
- Tikslumas ±2 °C arba ±2 % nuo išmatuotos vertės.
-
- Automatinis karščiausio ir šalčiausio taško atpažinimas. Kritinė vieta parodoma iš karto.
-
- IFOV indikatorius rodo, ar matuojama tinkamu atstumu, kad rezultatas būtų tikslus.
-
- Integruota skaitmeninė kamera. Šalia termovaizdo daroma ir įprasta nuotrauka, todėl lengva rasti, kurioje vietoje yra problema.
-
- testo Thermography programėlė. Per belaidį ryšį termovizorių galima valdyti išmaniuoju telefonu ar planšete ir parengti bei išsiųsti ataskaitą iškart darbo vietoje.
Ką tai reiškia klientui?
-
- Greitesnė gedimų paieška. Vietoj spėliojimų iš karto matome, kur kaista.
-
- Prevencija. Perkaitusią jungtį galima sutvarkyti anksčiau, nei ji sukels gedimą, prastovą ar gaisro pavojų.
-
- Aiškus rezultatas. Termovaizdžiai ir nuotraukos parodo instaliacijos būklę ir prieš darbus, ir po jų.
Svarbu žinoti: termovizorius parodo problemą tik tada, kai grandine teka srovė. Todėl skydus ir įrenginius tikriname veikiančius, esant įprastai apkrovai.
Termovizorių naudojame kartu su daugiafunkciu instaliacijos testeriu Megger MFT1721. Termovaizdis atskleidžia, kur kaista, o matavimai patvirtina, ar instaliacija atitinka reikalavimus.
Norite patikrinti savo elektros skydą ar instaliaciją? Susisiekite su mumis.
